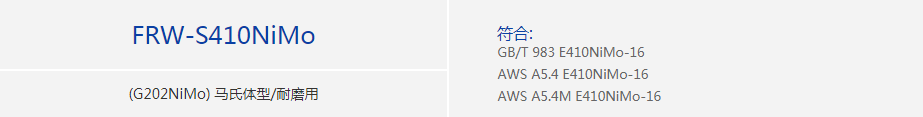

产品参数



用途：
适用于要求更加苛刻的阀门等耐磨耐蚀场合，水轮机转子等焊接。

特性：
1.钛钙型马氏体不锈钢用手焊条，主要成分是11.5%Cr-4.5%Ni-0.55%Mo
2.因添加合金成分NiMo,使得腐蚀性更加稳定，硬度及高温耐磨性提高，同时有效防止冷裂纹的产生。
3.电弧稳定、成型美观、波纹细腻、飞溅少、脱渣容易、药皮耐火性优良、抗气孔性佳题。

焊接位置：

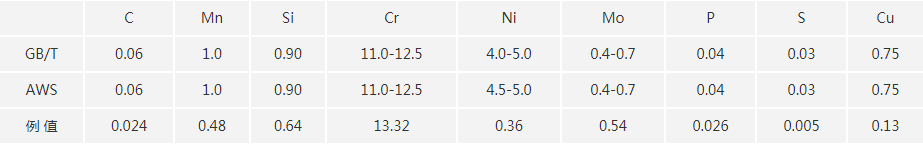

熔敷金属化学成分（wt%）：


熔敷金属机械性能：

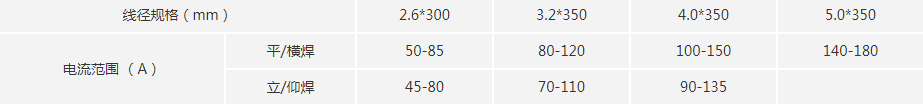

焊接电流参数：DCEP(DC+)


焊接要项：
1.焊前焊条需经烘焙300-350℃×1h，随烘随用。
2.焊前需清除焊件上的锈、油、水份等杂质。
3.尽量压低电弧施焊，焊条摆动不可过宽，一般在焊条直径3倍范围内。
4.焊接速度不可过慢，以防过热和夹渣，但遇到易裂的情况下可选择小电流慢速焊。
5.多道焊时须将焊渣清理干净，收弧时须填满弧坑。
6.预热及道（层）间温度：100-260℃
7.热处理：依焊材标准要求，进行595-620℃×1h热处理。

组合图
